菊水PBZ 系列智能型双极性电源 : 14 Models

文章出处：直流电源作者：人气：

产品介绍

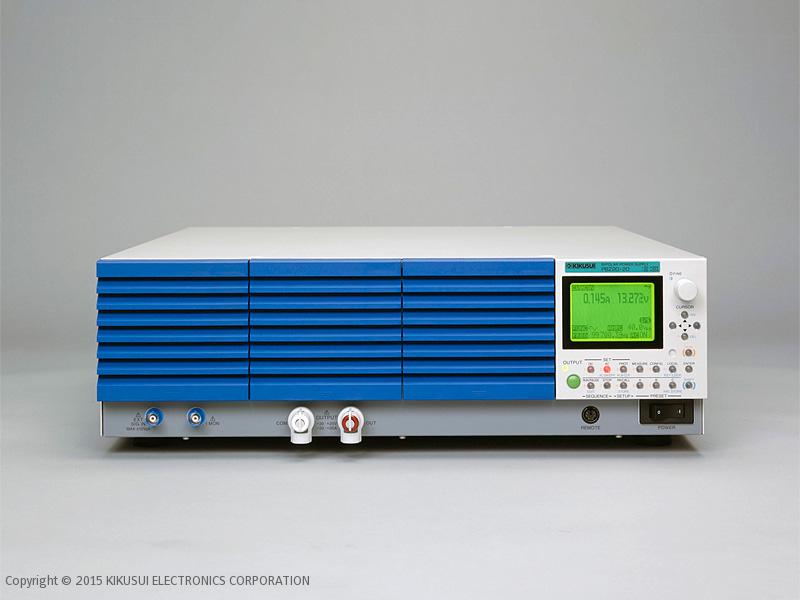

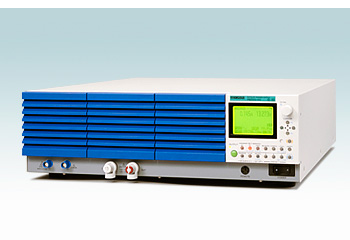

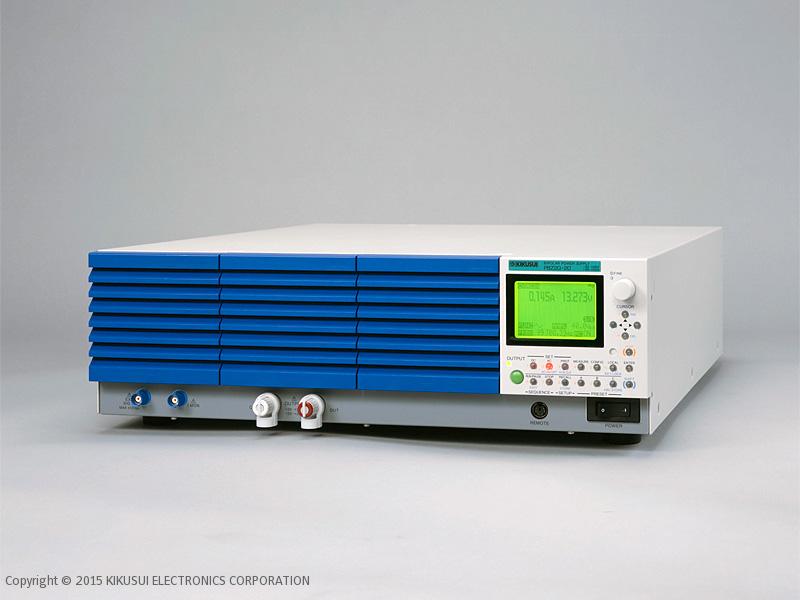

PBZ 系列
智能型双极性电源 : 14 Models

Exclude PBZ SR series

概要

PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。
采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。通过4象限动作，实现了既能提供功率(source)，也能吸收功率(sink)，可以驱动电感性负载和电容性负载。同时，还内置信号发生器，可以自由地产生任意波形和设置时序控制。还备有电源变动试验所必需的同步运行功能与扩展输出电流的并联运行功能。

PBZ 系列摘要

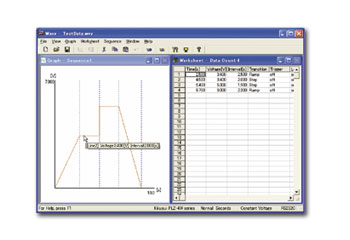

PBZ 系列用程控必备的软件 (Wavy)
下载试用版 !

特长

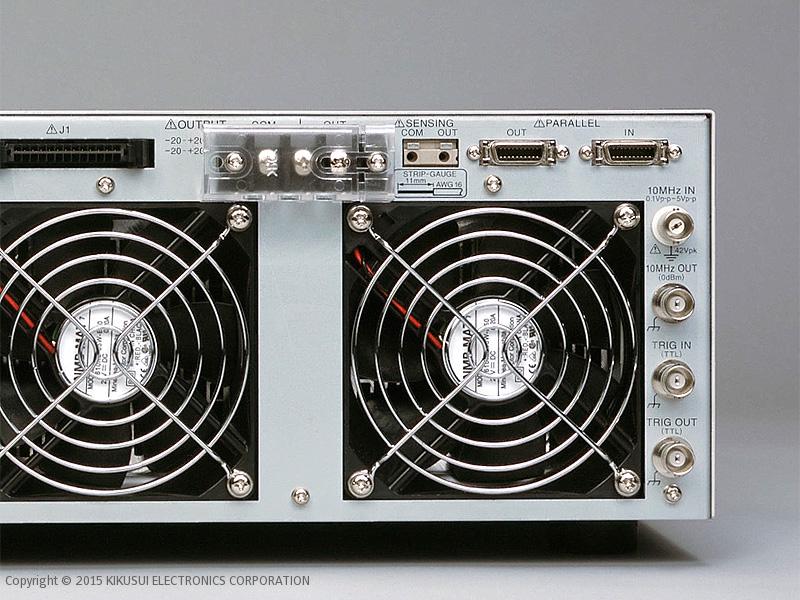

同步运行功能
使用多台PBZ采用时序控制时，使各台电源输出同步的功能。触发同步，时钟同步，触发/时钟共用同步功能。（最多可以实现5台同步功能）

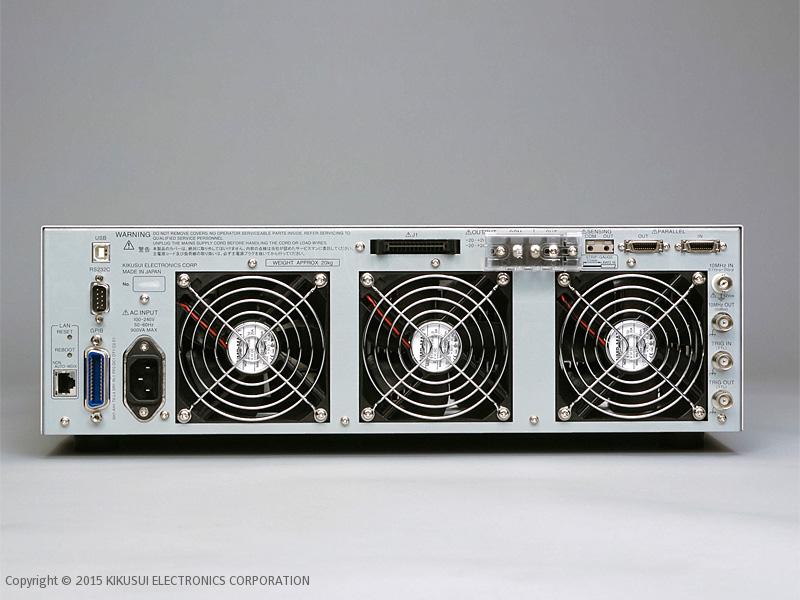

并联运行功能
扩展输出电流的功能。根据不同要求的电流值，采用并联方式来实现。采用2台并联运行组件选件,可以实现同样型号标配2台并联运行功能。要求3〜5台的并联运行构成系统时, 请与我们接洽。
波形产生/时序控制功能
可以简单自在的制作波形。除正弦波，方波，三角波以外，还备有16种波形元素，可以组成1024 steps的任意时序控制波形。可以再现各种各样的波形模式。

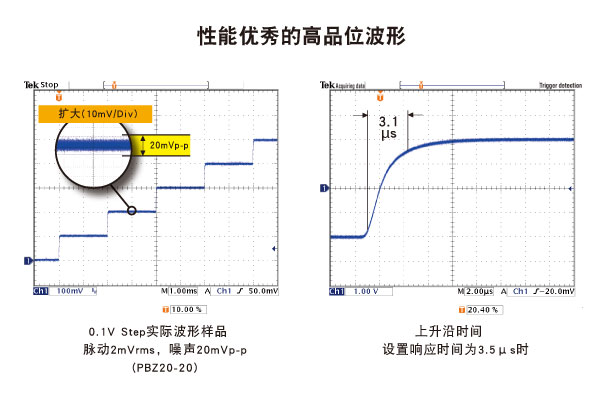

低脉动，低噪声（CV模式）
实现脉动2mV/rms，噪声20mVp-p (PBZ20-20)

*PBZ40-10 :实现脉动 4 mVrms, 噪声 20 mVp-p
*PBZ60-6.7 :实现脉动 4 mVrms, 噪声 30 mVp-p
*PBZ80-5 :实现脉动 4 mVrms, 噪声 30 mVp-p

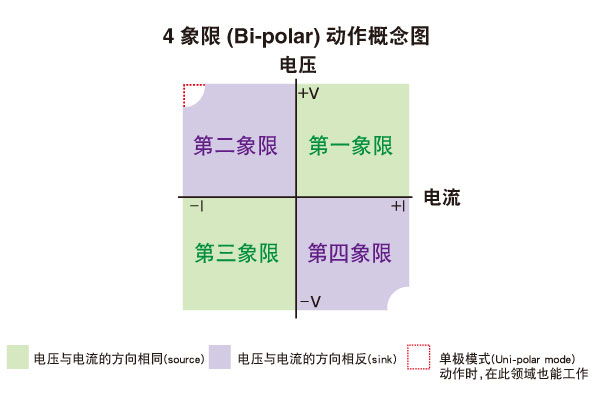

双极(Bi-polar)/单极(Uni-polar)模式切换
在双极模式(Bi-polar)时的吸收功率(sink)的最大值为：100W(PBZ20-20)，180W(PBZ40-10)，200W(PBZ60-6.7/PBZ80-5)
在单极(Uni-polar)模式时，均为400W，不受动作领域的限制。
其他
- CV/CC选择
- 存储功能
- 保护功能（过电压/过电流/过热/功率限制）
- FINE设置功能
- 锁键功能
- 遥控感测
- 输出电压/电流监控
- 外部电压，电阻控制
- 外部信号输入
- 状态信号输出

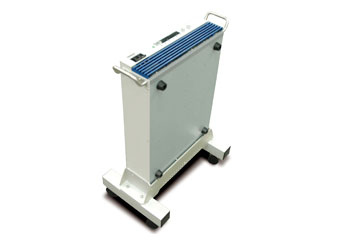

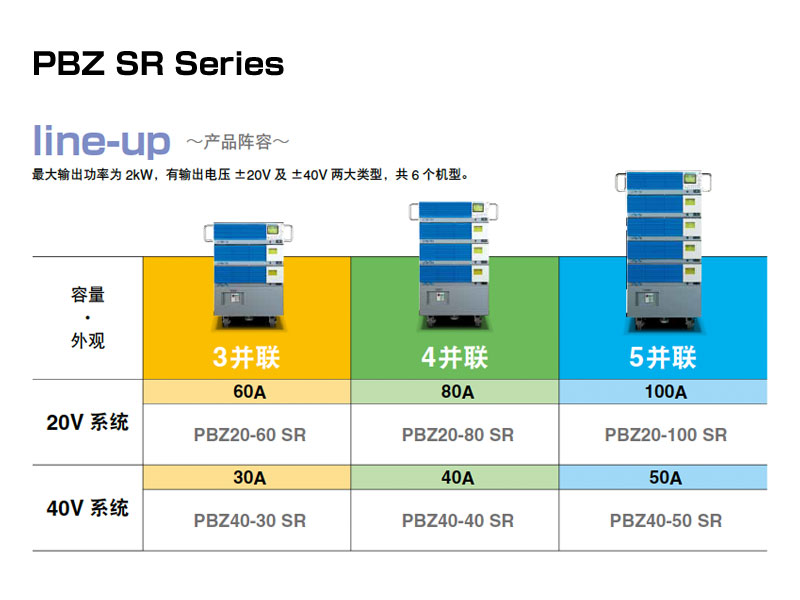

井朕這行套装 (PBZ SR 系列)
PBZ SR 系列是双极性方式的大容量直流稳压电源。它以智能型双极性电源PBZ 系列为基础，使用专用并联组装部件（多台并联）组装起来的、可对应大电流（最大±100A）需求的机型。通过4象限动作，实现了既能提供功率（source），也能吸收功率（sink），可以驱动电感性负载和电容性负载。同时，还内置函数信号发生器，可以自由地产生任意波形和设置时序控制。并且，标准配备有LAN、USB、GPIB、RS232C通信接口。

阵容

型号	规格
PBZ20-20	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 20V +/-0 〜 20A > 使用说明书(英语)...
PBZ20-20 with LAN	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 20V +/-0 〜 20A，装备LAN接口(符合LXI标准)
PBZ40-10	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 40V +/-0 〜 10A > 使用说明书(英语)...
PBZ40-10 with LAN	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 40V +/-0 〜 10A，装备LAN接口(符合LXI标准)
PBZ60-6.7	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 60V +/-0 〜 6.7A > 使用说明书(英语)...
PBZ60-6.7 with LAN	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 60V +/-0 〜 6.7A，装备LAN接口(LXI认证申请中)
PBZ80-5	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 80V +/-0 〜 5A > 使用说明书(英语)...
PBZ80-5 with LAN	PBZ系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 80V +/-0 〜 5A，装备LAN接口(LXI认证申请中)
PBZ20-60 SR	PBZ(SR) 系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 20V +/-0 〜 60A，装备LAN接口(符合LXI标准)
PBZ20-80 SR	PBZ(SR) 系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 20V +/-0 〜 80A，装备LAN接口(符合LXI标准)
PBZ20-100 SR	PBZ(SR) 系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 20V +/-0 〜 100A，装备LAN接口(符合LXI标准)
PBZ40-30 SR	PBZ(SR) 系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 40V +/-0 〜 30A，装备LAN接口(符合LXI标准)
PBZ40-40 SR	PBZ(SR) 系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 40V +/-0 〜 40A，装备LAN接口(符合LXI标准)
PBZ40-50 SR	PBZ(SR) 系列是在输出端无正负极极性切换，而连续通过0点，正负极双向可变的双极性直流稳压电源。采用“开关方式”+“线性放大器方式”既实现了轻量化，也实现低脉动低噪声与高速响应。+/-0 〜 40V +/-0 〜 50A，装备LAN接口(符合LXI标准)
