EMI测试系统

文章出处：电磁兼容与场强测试作者：admin 人气：

支持的 EMI 标准

应用	EMI 标准（举例）
工业用和家用产品（民用）	CISPR 11/EN 55011 CISPR 14-1/EN 55014-1 ANSI-C 63.4 FCC 15, 18
信息技术（民用）	CISPR 22/EN 55022 ANSI-C 63.4 FCC 15, 18
医疗设备（民用）	EN 60601-1-2 CISPR 11/EN 55011
无线设备（民用）	ETSI EN 301489-x 3GPP TS 51.010 ETSI EN 301908-1 ETSI EN 300328-1 FCC part 15
汽车	2004/104/EC CISPR 12, SAEJ 551/2 CISPR 25, SAEJ 1113/41
军用/航空电子产品	MIL-STD 461E, CE101, CE102, CE106, RE101, RE102, RE103 RTCA/DO-160 VG95370-95377 DEF-STAN 49-41 GAM-EG 13
消费品无线电/电视接收机（民用）	CISPR 13/EN 55013

民用、军用和汽车测试

系统配置

该系统具有高度模块化的硬件和软件设计，针对各种客户化的需求，采用各种不同的仪器组合来进行量身定制。该系统是一个由硬件、用户友好软件以及系统服务组成的完整系统，用户可在很短时间内掌握它的使用。

• 电波暗室

辐射发射和敏感度是在电波暗室中进行测量的。这种测量需使用一个遥控转台和一个带控制单元的自动升降天线塔。这些可选部件可随系统提供，并由系统软件来控制。针对研发和质量保证的应用，可使用便于布置到实验室中的更小的紧凑型暗室。
• 硬件

一个过程控制器(PC)通过 IEC/IEEE 总线接口对整个测量系统进行控制。根据所覆盖的频率范围和特殊测试要求，可使用一台或几台测试接收机来进行测量。
• 测试接收机

测试接收机是该系统的核心设备。它可按照相关标准来分析、显示发射情况。如果预认证测量对于 EMC 测试来说已足够，则可使用频谱分析仪来取代测试接收机。

测试系统的频率上限可以是 3/7/18/26 GHz 或 40 GHz。这取决于 DUT 的类型和适用标准。

• 测试天线
适宜的测试天线（通常为对数周期天线或喇叭天线）和人工电源网络被用于拾取发射信号。

• 硬件扩展

º R&S^®ESH2-Z5 和 R&S^®ENV216 人工电源网络

º 用于切换天线和传感器的 R&S^®TS-RSP 系统控制单元

º R&S 测试天线（如 R&S^®HL562）
• 软件

R&S^®EMC32 支持产品开发与设备改进过程中的全自动认证测量和交互式测量。

无线测试

标准

该系统可满足以下无线标准的所有要求：

• AMPS

• CDMA、TDMA

• GSM450/850/900/1800/1900

• GPRS、EDGE

• UMTS

• Bluetooth^®2.0 + EDR

• WLAN 802.11a, b, g

• WiMAX 802.16

可根据要求提供适用于其他标准的配置。客户可对 R&S^®TS9975 测试系统进行满足其他标准或不同规定的特定改动，不会产生任何问题。

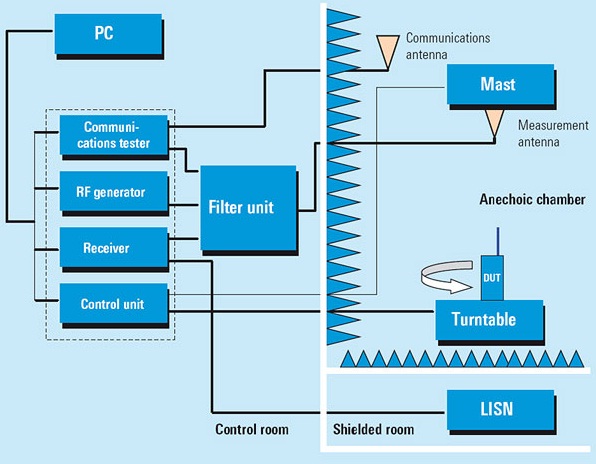

R&S^®TS9975 无线系统方块图

系统配置

该系统具有高度模块化的硬件和软件设计，针对各种客户化的需求，采用各种不同的仪器组合来进行量身定制。该系统是一个由硬件、用户友好软件以及系统服务组成的完整系统，用户可在很短时间内掌握它的使用。

杂散发射测量与 EMI 测量之间的主要差别在于，必须在接收机上设置与有用信号相匹配的带宽，而不是典型 EMC 带宽（如 200 Hz、9 kHz、120 kHz）。

还应注意，EMC 带宽是参考IF 滤波器的6 dB 带宽，而杂散发射测量的带宽是参考3 dB 带宽。杂散发射测量中，峰值检测器取代了准峰值检测器。

所有这些差别都要求使用一个带频谱分析仪功能的测试接收机，而不是单纯的接收机。除 EMI 和杂散发射之外，R&S^®TS9975 还可测量所需信号，例如，测量带集成天线的无线电装置与模块的等效全向辐射功率 (EIRP)。

• 电波暗室

辐射发射和敏感度是在电波暗室中进行测量的。这种测量需使用一个遥控转台和一个带控制单元的自动升降天线塔。这些可选部件可随系统提供，并由系统软件来控制。针对研发和质量保证的应用，可使用便于布置到实验室中的更小的紧凑型暗室。尤其是对于杂散发射测量而言。

• 硬件

一个过程控制器 (PC) 通过 IEC/IEEE 总线接口对整个测量系统进行控制。根据所覆盖的频率范围和特殊测试要求，可使用一台或几台测试接收机来进行测量。
• 测试接收机

测试接收机是该系统的核心设备。它可按照相关标准来分析、显示发射情况。另外，它还具有针对杂散发射测量的频谱分析仪功能。如果只需进行杂散发射测量，并且预认证测量对于 EMC 测试来说已足够，则可使用频谱分析仪来取代测试接收机。

测试系统的频率上限可以是 3/7/18/26 GHz 或 40 GHz。这取决于 DUT 的类型和适用标准。
• 测试天线
适宜的测试天线（通常为对数周期天线或喇叭天线）和人工电源网络被用于拾取发射信号。
• 滤波器

要想在 DUT 正在发射信号时在足够宽的动态范围内按照各种标准来测量杂散发射（如手机的杂散发射），必须通过带阻或高通滤波器在接收机输入处抑制 DUT 发射的有用信号。为此，罗德与施瓦茨公司开发出一种专用滤波器，它具有灵活的设计，可让客户在常见无线标准中进行选择。这些滤波器专门设计用于按照各种标准进行测量。由于现代被测设备 (DUT) 同时使用一个以上的无线服务，因此两种滤波器（如 GSM 和 Bluetooth^®，GSM 和 WLAN）可同时处于工作状态。客户的特殊要求也可得到满足。

º 通信测试仪

测试系统中集成了一个通信测试仪，用于在一个确定工作状态下切换和控制连接到 DUT 的链路。

º 软件

R&S^®EMC32 支持产品研发与设备改进过程中的全自动认证测量和交互式测量。
