OSP开放式开关与控制平台

文章出处：电磁兼容与场强测试作者：admin 人气：

R&S^®OSP 是一个开放式的RF 开关和控制任务执行平台，其操作快速而简便。R&S^®OSP 配有不同的选配模块，因而可胜任各种RF测量任务.

主要特点
• 外形小巧，占用空间小

• 可选择合适的开关和控制模块从而实现最佳配置

• 即插即用式设计，安装简单

• 操作菜单直观，便于生成开关配置

• 配备以太网接口，系统集成更加灵活

• 操作简单，可快速、直接地找到所需操作功能

• R&S^®OSP150备有扩展单元，可根据需要进行功能扩展
• 针对EMC应用的特定模块

型号

图片	型号	订货号
	R&S^®OSP120基本单元，无显示和控制面板射频开关和控制平台基本单元通过LAN口控制。可以将OSP集成到测试系统，或者连接到PC上做自动和手动控制。也可以通过外置显示器和键盘控制OSP。	1505.3009.02
	R&S^®OSP130基本单元，带有显示和控制面板手动操作的射频开关和控制平台基本单元带有显示屏。可以独立、手动操作，也可以集成到测试系统中通过以太网控制。或者连接到PC上做自动和手动控制.可以通过连接到PC，用软件自动和手动控制OSP。OSP130的后面板有3个模块插槽。	1505.3009.03
	R&S^®OSP150，扩展单元扩展单元用来完成额外的或者远程的射频开关和控制任务。R&S^®OSP120或者R&S^®OSP130可以通过CAN总线控制R&S^®OSP150。OSP150后面板有3个模块插槽，前面板有2个。	1505.3009.15

模块化、可靠、经济实用

R&S^®OSP 系列产品采用模块化设计，从而为生产、测量实验室和开发部门的测试与测量设置提供了方便。它仅用一个开关和控制平台就能完成复杂的接线工作，从而为测量的可靠性和可再现性创造了条件，使测试序列得以自动执行，省时省力。

紧凑而灵活

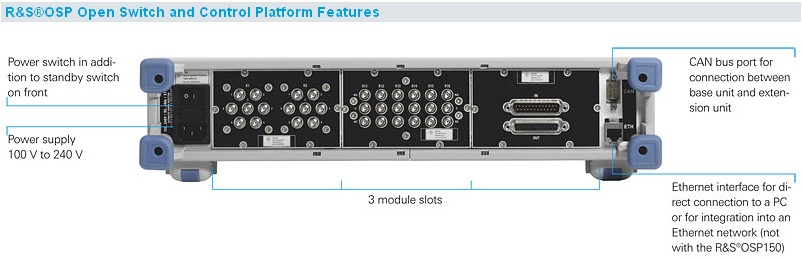

R&S^®OSP 采用了19" 机箱，有两个高度单位高。精密的CPU 控制功能为开关和控制模块的控制提供了最大的灵活性，使高性能外部接口成为可能。

强大的控制和RF 继电器模块

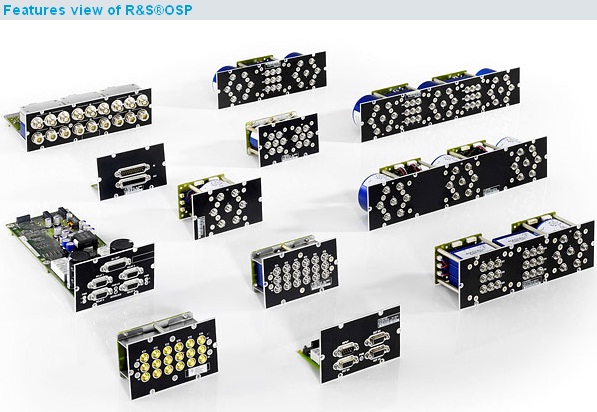

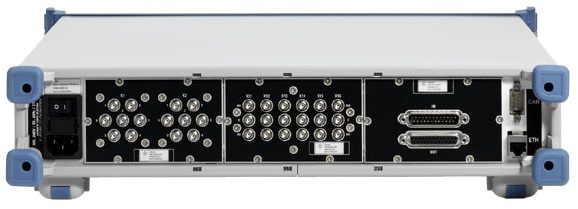

开关和控制模块分别被插在背部的三个模块插槽内。用户可根据实际需要灵活地组合R&S^®OSP 的18 GHz 或40 GHz RF 继电器模块、6 GHz 半导体继电器模块、继电器驱动模块以及多路复用器和数字输入/输出模块，

利用特殊模块可更为方便地实现各种不同的开关、输入和输出功能，例如外部功率继电器控制。

可扩展性

基本单元的CAN 总线端口最多可连接四个R&S^®OSP150 扩展单元，从而大大地丰富了基本单元的功能，也可根据将来新的需要进行功能扩展。

R&S^®OSP130 + R&S^®OSP150

轻松进行控制和系统集成

平台的所有基本单元都可通过以太网接口控制。通过该接口可以将平台连接到PC、集成到测试系统内，或者通过企业网络对其实施远程操作。

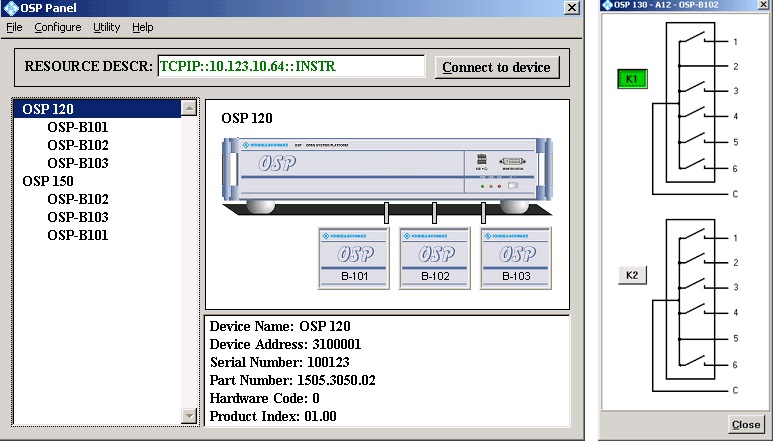

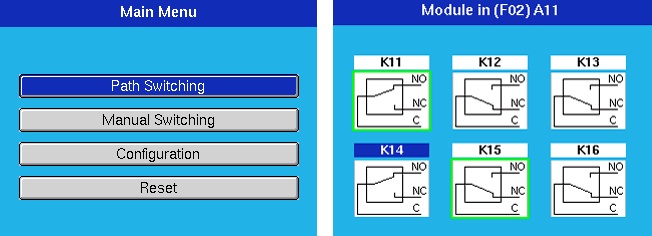

与R&S^®OSP120 相比，R&S^®OSP130 另外配有一个控制面板，通过面板上的键盘可直接手动操作R&S^®OSP130 及其连接的任何扩展单元。R&S^®OSP120 可通过连接外部键盘和监视器实现手动操作。用户不需要专门的软件知识就能够轻松、直接地利用提供的操作软件或web 图形用户界面实施控制。

当然，您也可以通过LabVIEW、LabWindows/CVI、Agilent VEE、C++、C#、Visual Basic、.NET 等应用程序对平台进行控制。
