R&S® 电磁场监控系统

文章出处：电磁兼容与场强测试作者：admin 人气：

主要特点

• 长期自动 EMF（电磁场）测量

• 频率范围 9 kHz 至 3 GHz

• 具有以下特点，检测准确、可靠：
   º 灵敏度高
   º 动态范围大
   º 极好的测量准确度
   º 按频率进行发射分配
   º 测量准确，可胜任各种测量工作

• 自动数据传输和远程配置

• 设计坚固耐用，适合户外使用

• 运输方便

关于风险沟通，自动的长期EMF测量扩展了单次测量的意义

由于 EMF 测量可提供无线电发射的危害大小的事实依据，因而它是与公众进行风险沟通的重要部分。传统的现场测量只能提供短时间的辐射情况，由于一些无线电信号仅在很短时间内传输,另一些信号则采用了自适应功率和辐射方向控制等先进技术，因而信号加权变得非常困难。要想解决这一问题，可自动、连续地监测典型或重要测量点，从而得出最终结论。这种监测方式包括了整个频率范围内的一致性监测，并准确地给出各个频率的电磁辐射大小。该解决方案允许同时进行短期和长期波动性评估（例如当采用新技术时引起的场强波动），从而为公众风险沟通和调查提供可信赖的数据。

简介

R&S^® 电磁场监控系统的设计稳定、可靠、准确。做为一个自动测试站，它能够精确、无缝地检测 9 kHz 至 3 GHz 频率范围内的电磁辐射大小，符合众多 EMF 测量标准。它的动态范围非常宽，覆盖了强、弱信号的测量。它能够有选择的测量频率的场强，不受入射角度和极性的影响，测量对象包括模拟调制信号、数字信号、脉冲宽带信号和雷达信号。它采用成熟的 R&S^® RFEX EMF 测量软件对测量和信号分析进行控制，这一软件允许根据相关标准（例如德国监测网络实施的 RegTP MV 09/ EMF/3 标准）准确地检测、分配和评估电磁辐射大小。同时，它还允许通过远程控制方式根据其他标准或特定测量任务进行测量配置，并且自动地将测量结果传送到服务器上，然后通过互联网告知公众（例如目前在德国已经实现）。

机械结构

R&S^®EMF 被取下外罩后的内部主要组件结构如下图所示：

1: 测量天线、温湿度传感器、GPRS 天线的天线罩

2: 防护罩（内有 GPS 天线）

3: R&S^®ESPI 测试接收机

4: 由测量软件和看门狗组成的系统控制器

5: 配备显示屏，可进行温度管理

6: 用户进行本地配置的外部监视器

7: 可折叠、可分离底座

应用

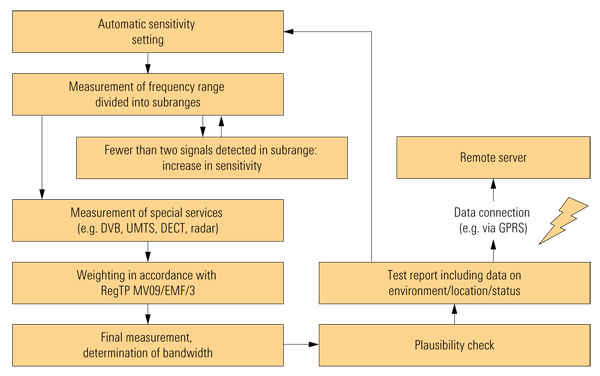

由于天线之间可以组合（相互之间、与地面之间已解耦，低频范围为全向环形天线，高频范围为全向电场天线），因而设备不必在测试现场进行校准。R&S^® ESPI 测试接收机负责执行测量，由于结合使用了预选器和前置放大器，因而可同时检测强、弱信号。测量序列依靠 R&S^® RFEX EMF 软件的特殊功能处理，该软件是成熟的便携式电磁场测量系统R&S^® TS-EMF的一部分。测量和分析由一系列步骤组成，并可不断地重复（如图所示）。仪器在测量整个频率范围之前，首先自动地调整灵敏度以防止发生过载，各频率子范围可选择不同的设置。为了确保各子频率信号的测量，必要时可提高灵敏度重新进行测量。为了准确地对此类复杂信号进行加权处理，需对重新定义的无线电业务（具有合适的带宽和特定设置）进行测量。信号经评估和数据精简处理后通过带宽检查其合理性，测量结果会随同环境和系统状态数据一并发送，后续详细分析时需要的中间步骤和原始数据则可以存储在本地硬盘上。
