SMF100A微波信号源

文章出处：信号源作者：人气：

优异的信号质量
• 极低的单边带相位噪声：典型值-120 dBc
（10 GHz载波频率；10 kHz 载波偏移；1 Hz 测量带宽）
• 极低的宽带噪声：典型值<-148 dBc（10 GHz 载波频率）
（>10 MHz 载波偏移；1 Hz 测量带宽；+10 dBm 输出功率）
• 极低的谐波：典型值<-55 dBc（10 GHz载波频率）（+10 dBm输出功率）
• 高非谐波抑制：典型值<-62 dBc（10 GHz载波频率）
（>3 kHz 载波偏移；+10 dBm 输出功率）

适合各种用途
• 频率范围100 kHz 至43.5 GHz
• 频率、电平和低频扫描
• AM、宽带FM/φM、脉冲调制
• 两个高达10 MHz 的多功能发生器
• 连接R&S^®NRP-Zx 功率传感器后可用于标量网络分析

适合在生产中使用
• 在整个电平和频率范围内具有非常短的电平与频率建立时间：
<4 ms（频率），<3 ms（电平），典型值<750 µs（列表模式；频率和电平）
• 极高的输出功率，典型值达到+25 dBm
• 突出的绝对电平准确度和电平重复性
• 具有用于远程控制的多种接口
• 在机架中的空间要求较低：仅三个高度单位

航空和国防应用
• 性能优异的可选脉冲调制器：
>80 dB 开关比
<10 ns 上升/下降时间
<20 ns 脉冲宽度
• 可选的脉冲发生器
• 满足高安全要求的可选小型移动闪盘（CF card）
• 脉冲发生器可针对雷达测试需要生成脉冲串（R&S^®SMF-K27 选件），即脉冲之间具有不同宽度与间隔的一系列脉冲的组合

功率分析

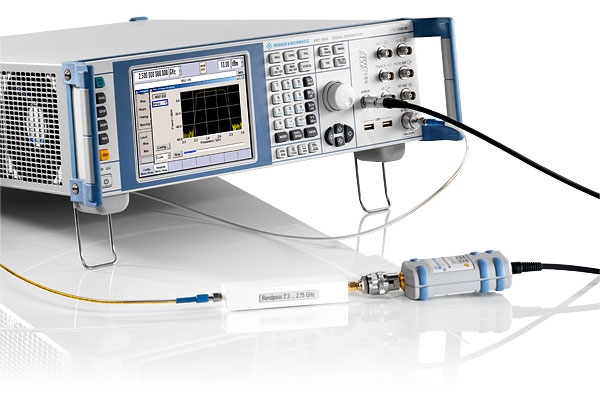

使用R&S^®NRP-Zx 功率传感器进行标量网络分析

在没有频谱或网络分析仪的情况下，可通过带有R&S^®SMF-K28 功率分析选件的R&S^®SMF100A 微波信号发生器和一个R&S^®NRP-Zx 功率传感器来进行标量网络分析。比如可以测量带通滤波器的通带特性。

Scalar network analysis with the R&S®SMF100A microwave signal generator and the R&S®FSQ Signal Analyzer with the R&S®FSP-B10 option installed

通过R&S^®SMF100A 微波信号发生器和安装有R&S^®FSP-B10 选件的R&S^®FSQ 信号分析仪来进行标量网络分析

此滤波器的输入与RF 输出相连，而它的输出与一个R&S^®NRP-Zx 功率传感器相连。功率传感器连接在R&S^®SMF100A 上进行设置。R&S^®SMF100A 按照输入的频率范围执行测量，并显示此带通滤波器的通带。此时可对滤波器进行手动调节，并且可直接在R&S^®SMF100A 实时显示调整结果。

Characteristic of a bandpass filter displayed by the R&S®SMF100A (with the R&S®SMF-K28 power analysis option installed)

由R&S^®SMF100A（安装有R&S^®SMF-K28 功率分析选件）显示的带通滤波器的特性

用户自定义的外部频率响应校正

功率放大器等被测设备（DUT）总具有一定的频率响应。在此情况下，信号发生器需要对频率响应进行补偿。R&S^®SMF100A 专门针对这一应用提供了用户校正功能。对于一个需要校正的已知频率响应，可以输入作为频率函数的电平校正值。在这些频率点之间将进行校正值的自动插补。

为了将此过程简化，只需按一个按钮之后，R&S^®SMF100A 也可通过使用外部R&S 功率传感器自动校正电平，并给出校正值。

Output level of the R&S®SMF100A microwave signal generator with (red) and without (yellow) frequency response correction

行频率响应校正（红色）和没有进行频率响应校正（黄色）时R&S^®SMF100A 微波信号发生器的输出电平

User correction table with frequency and level correction entries in Hz and dB, respectively

带有频率和电平校正值（单位分别为Hz 和dB）的用户校正表

灵活的脉冲串

为了生成更为复杂的脉冲，R&S^®SMF100A 基于它的脉冲调制器和脉冲发生器、并使用R&S^®SMF-K27 脉冲串选件便能够提供一个全新的功能。与单脉冲或双脉冲不同，“脉冲串”是各种不同脉冲的组合，它们可以是周期或非周期脉冲组。通过内置的可选脉冲发生器，便可以生成这些通常用于雷达应用的“脉冲串”。脉冲宽度和脉冲暂停时间可分别针对每个脉冲单独设置。这样就可以生成交错脉冲，或将抖动应用于脉冲宽度及脉冲暂停时间。

与ARB 解决方案不同，这种方法的最大优点是脉冲调制器的开/关比、上升和下降时间等性能要好得多。

单脉冲

双脉冲

Pulse train (with the R&S®SMF-K27 pulse train option)

脉冲串（使用R&S^®SMF-K27 脉冲串选件）

直观操作
• 具有直观的操作界面，图形化显示信号流图（方框图）
• 可通过仪器上的旋钮或使用USB 鼠标进行操作
• VGA 彩色显示屏，分辨率为640 x 480 像素

多种接口
• 通过GPIB、以太网或USB 进行远程控制
• 用于键盘、鼠标和闪盘的USB 接口
• 精确测量功率用R&S^®NRP-Zx 功率传感器的连接器
• 通过远程操作工具（如VNC）进行控制

频率
频率范围	100 kHz to 22 / 43.5 GHz
设置时间	<4 ms
列表中的设置时间	typ. <750 µs

Level
设置范围	–130 dBm to +30 dBm
设置时间	<3 ms
列表模式中的设置时间	typ. <750 µs

频谱纯度
SSB 相位噪声(在 f = 10 GHz 时；10 kHz 载波偏移；1 Hz 测量带宽）	<–115 dBc (typ. –120 dBc)

调制
使用 R&S®SMF-B20 选件支持的调制类型	AM/FM/φM/LOG AM

接口
标准	LAN (100BaseT), 2 × USB
带 R&S®SMF-B83 选件	IEEE 488.2
带 R&S®SMF-B84 选件	1 × USB, 1 × USB slave
带 R&S®SMF-B85 选件	可移动存储器
