R&S®FSH4/8/13/20 手持式频谱分析仪

文章出处:信号与频谱分析仪  作者:  人气:

R&S®FSH是一款频谱分析仪,依据不同的型号、选件可以实现不同的功能,例如功率计、电缆和天馈线测试仪、双端口矢量网络分析仪。它提供了三个最重要的RF分析功能,RF技术服务人员或安装和维护团队可使用这些功能解决日常的常规性测量任务。例如,它可用于发射机系统的维护和安装,检查电缆和天线,评估宽带、无线通信和服务中的信号质量,测量电磁场强度,或者是简单的实验室应。R&S®FSH能够快速可靠地以高测量准确度执行上述任务。

R&S®FSH的电池容量使你能够无间断地工作4.5小时。在数秒之内即可更换电池。如果下雨怎么办?没有问题——所有的连接器都是防水的。

主要特点
 频率范围:9 kHz 到 3.6 GHz ,8 GHz, 13.6GHz, 20GHz
 高灵敏度 (<–141dBm;前置放大器打开时,<–161 dBm )
 20MHz解调带宽,便于分析LTE信号
 较低的测量不确定度(< 1 dB)
 分辨率带宽最低可达1 Hz,清晰呈现信号细节
 高达20 MHz的信号解调带宽,满足未来的测试需求
 内置的跟踪信号源和VSWR电桥,带直流偏置电源
 全系标配THD/OBW/ACLR/SEM/信道功率/门控触发扫描等测量功能
 选配全功能双端口网络分析、电缆断点分析与矢量电压表
 选配频谱瀑布图功能,捕获与记录偶发信号
 选配WCDMA/CDMA2000/EVDO/LTE-FDD/LTE-TDD解调测试
 可选配丰富的天线探头等配件,轻松完成各种射频测量任务
 坚固的防水外壳,适合现场的恶劣工作条件
 重量轻(带电池3 kg),易于手持,中文界面、功能键触手可及
 支持GPS定位功能
 易于更换的高容量锂离子电池,工作时间可达4.5小时
 用于远程控制和测量数据传送的LAN口和USB接口,测量结果可保存在SD卡中
 Firmware终身免费升级
 随机赠送FSH4View软件,用于设置与测量结果的交换存档和处理(支持XP/Vista/Win7)


产品特性
发射台的安装和维护
 脉冲信号的功率测量

信道功率测量

故障点距离(DTF)测量

双端口矢量网络分析
 标量网络分析
 单端口电缆损耗测量
 频率高达18 GHz 的功率测量
 频率高达4 GHz 的定向功率测量

电磁场测量
 定向天线的场强测量
 全向天线的场强测量

实验室或检修中的诊断应用
 通用频谱分析
 EMC 问题的定位

存档和远程控制
 R&S®FSH4View 软件可用于对测量结果进行存档
 通过LAN 或USB 进行远程控制

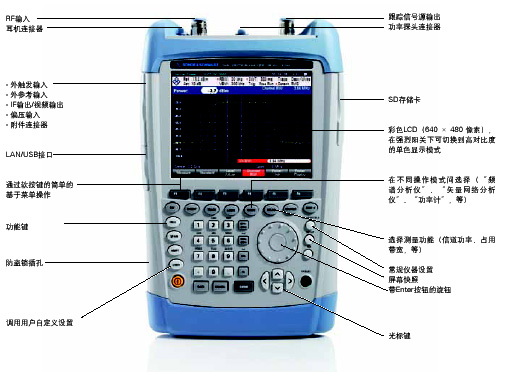

便于操作
 通过键盘和旋钮实现快速功能选择
 在任何位置角度均可容易的读取测量结果
 通过信道表来设置频率
 接头便于连接,并且有良好的保护措施


应用领域
• 基站发射机的安装与维护
• 广电发射台的安装与维护
• 无线设备外场测试
• 场强覆盖测量
• 无线电干扰查找与定位
• 电磁兼容故障点定位
