音频分析仪R&S®UPP200/400/800

文章出处：音频测试作者：人气：

产品说明

R&S UPP是罗德与施瓦茨公司新一代经济型音频信号分析仪。R&S UPP提供2通道/4通道/8通道多种型号选择，并支持高达48通道级联并行测试。R&S upp源于业界极佳的音频分析仪R&S UPV，R&S UPP指标出众，性能优良，标配了所有常用的音频测试功能和项目，无论是再实验室研发还生产线测试，R&S UPP均是音频分析和测试的第一选择。

特点与优点

■支持模拟和数字音频输出和输入接口，2通道/4通道/8通道三种可选型号

■可选多种数音频接口(AES/EBU，S/P DIF，I²S)

■最高可分析80kHz信号，采样频率最高达200kHz

■可产生全部常用的音频测试信号（单音/多音/DFD/突发单音/任意波）

■标配所有的音频分析功能（电平/信噪比/SINAD/THD/THD+N/FFT/Polarity/交换）

■高达256K的FFT分析提供mHz级的频谱分辨率，并支持所有通道同时进行FFT分析

■内置常用的加权滤波器，并支持用户自行编辑滤波器

■内置强大的专用电脑，无需和外部电脑交换大量的原始数据，因此测试速度极快

■支持多台UPP级联，最高可达48通道同时进行并行测试

■兼容UPV的标准SCPI控制语言，标配GPIB/USB/LAN接口

■内置WinXP操作系统，采用键盘数鼠标操作，支持外接显示器，独有的在此线帮助功能

应用领域

■消费电子/汽车电子/音频设备的研发与生产

■手机/广电音频芯片和设备的研发与生产

■竣工声纳/电台的研发与生产

■低频信号（<8kHz）的综合分析

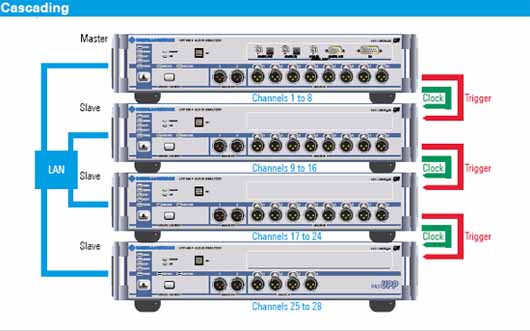

多台UPP级联并行测试，相当于一台多通道UPP，适用于多通道环绕音频设备的开发，并极大的提高了生产线测试速度

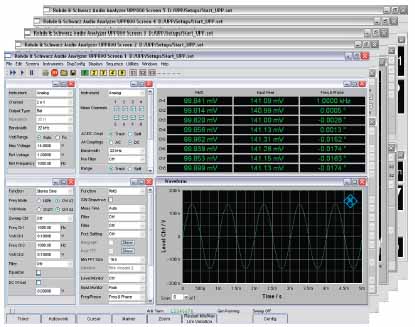

所有的测量参数集中设置，可任意选择和排列测量结果，用户可以打开多个测试窗口，通过切换不同的窗口即可执行不同的测试

技术指标

	UPP200	UPP400	UPP800
模拟音频分析
通道数量	2通道	4通道	8通道
输入	XLR阴头，平衡输入（可使用XLR/BNC转换成非平衡输入），可选AC/DC耦合
频率范围	带宽：22kHz/40kHz/80kHz
	DC/20Hz到21.76kHz/40kHz/80kHz
电压范围	均方根，正弦：1μV到50V
输入阻抗	每个管脚相对于地：100kΩ±1％‖220pF
串扰	<20kHz：大于100dB
测量功能	RMS带宽，RMS选择，峰值，信噪比，直流FFT，THD，THD+N，SINAD，Mod Dist，DFD，polarity，波形，频率，相位，群时延
模拟音频发生器
输出	XLR阳头，平衡/非平衡可选，带短路保护
源阻抗	25欧姆
电压范围	平衡，均方根，正弦，开路：0.2mV到14V
	非平衡，均方根，正弦，开路：0.1mV到7V
频率范围	0.1Hz到80kHz
输出信号	正弦，单音立体声，多音，突发单音，Mod Distt，DFD，噪声，任意波形，polarity，直流，WAV文件播放
数字音频分析/产品（需要UPP-B2选件）
数字音频接口
连接器	平衡：9针D-Sub阳头，耦合转换器，110欧姆
	非平衡：BNC，75欧姆
	光口：TOSLINK
通道	1，2或者1+2
音频比特	8比特到24比特
时钟频率	30kHz到200kHz
格式	AES3/IEC60958规定的专业及消费格式
音频分析/输出功能	参考模拟接口输入情况
I²S接口
连接器	25针D-Sub探头
通道	1，2或者1+2
字符长度	每通道16/24/32比特
音频比特	8比特到24比特
时钟频率	6.75kHz到200kHz
音频分析/输出功能	参考模拟接口输入的情况
FFT分析
频率范围	数字：直流到50％采样率
	模拟，带宽22/40/80kHz：直流到22.5/43.5/87kHz
FFT长度	512/1K/2K/4K/8K/16K/32K/64K/128K/256K
加窗函数	矩形，Hann，Blackman-Harris，Rife-Vincent 1to3，Hamming，flat-top
一般指标
供电	交流电压：110-240V±10%
	交流电频率：50Hz-60Hz
	功耗：80VA
外观尺寸 (高宽深)	96465460mm
重量	6.7kg（带附件）
