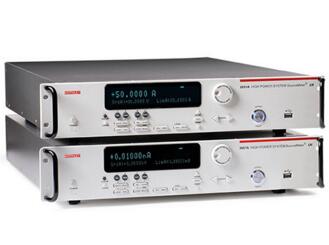

2650系列高功率数字源表

2650 系列高功率 SourceMeter SMU 仪器集精密电源、电流源、数字万用表、任意波形发生器、电压或电流脉冲发生器、电子负载和触发控制器于一体，主要用于对高功率半导体器件进行I-V参数测试和特性分析，应用领域包括高功率器件的研发，可靠性测试，生产测试，针对的高功率器件主要有高亮度LED，功率半导体器件（主要是功率MOSFET和BJT双极晶体管），DC-DC变换器，电池以及其他高功率电子材料，组件等。2651A 型具有高电流源功能和 1pA 分辨率，非常适用于高亮度 LED、功率半导体、直流-直流转换器、电池、太阳能电池以及其他高功率材料和元器件检定。2657A 型最适合检定和测试高压电子器件和功率半导体。


典型应用：

• 半导体材料和器件的特性分析；
• 电压或电流的波形发生器；
• 电压或电流的脉冲发生器；
• 精密的电源；
• 真实的电流源；
• 数字测量仪器；（DC V，DC I，电阻和功率）；
• 精密电子负载

2651A：
• 源（Source）或阱（Sink）的能力：
—2000W的脉冲功率（±40V，±50A）
—200W的DC功率（±10V@±20A，±20V@±10A，±40V@±5A）
• 2台并联使用，可以产生±40A的直流或±100A的脉冲电流（最小脉宽100μs），2台串联使用,可以产生±80V的电压；
• 测试功率MOSFET器件的导通阻抗RDSON的指标优于100μΩ；
• 可以输出高的脉冲电流，以减少器件的自热效应；
• 1pA的分辨率可以进行精密的非常低的漏电流测试；
• 1μs每点，18bit的采样，可以对瞬态现象进行精确的特性分析；
• 1%-100%的脉冲占空比；
• 包括TSP Express特性测试软件，Labview驱动；
• Keithley ACS测试软件支持；

2657A：
• 源（Source）或阱（Sink）的能力：
—180W的DC或脉冲功率（±3000V@±20mA，±1500V@±120mA）；
• 典型脉冲时间：3KV下15ms；1KV下5ms；
• 1fA的电流测量分辨率；
• 3KV下小于5pA的本底漂移；
• 测试晶体管和MOSFET的击穿电压
• 1μs每点，18bit的采样，可以对瞬态现象进行精确的特性分析；
• 包括TSP Express特性测试软件，Labview驱动；
•Keithley ACS测试软件支持；

 包括TSP Express特性测试软件，Labview驱动；
 Keithley ACS测试软件支持；
