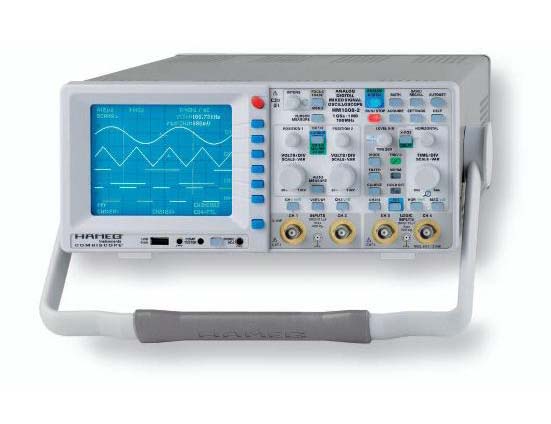

HM1508-2 150MHz 混合信号示波器

文章出处：示波器作者：人气：

特点：

－每通道1GSa/s实时采样、10GSa/s随机采样
－1M点存储器，可实现高达50,000:1的存储放大
－FFT频谱显示
－4个通道(2个模拟输入，2个逻辑输入)，时基50s/格-5ns/格
－预触发/延迟触发-100%至+400%
－8位低噪声高速A/D转换器
－采集模式：单次事件、采样、平均、包络、滚动、峰值检测
－USB存储器和USB/RS-232接口；可选：IEEE-488、Ethernet/USB
－信号显示：Yt、XY和FFT；
－内插：正弦内插(Sinx/x)、脉冲、线性内插
－模拟模式：与HM1000-2相同，但频率为150MHz

技术指标：

垂直特性
通道数：
模拟：	2
数字：	2+2个逻辑通道
工作模式：
模拟：	通道1或通道2独立，双通道(通道1和通道2交替或断续)，相加
数字：	模拟信号通道1或2独立，双通道(通道1和通道2)，相加
逻辑信号通道：	通道3和通道4
XY模式中的X：	通道1
反向：	CH1、CH2
带宽(-3dB)：	2×0-150MHz
上升时间：	<2.3ns
过冲：	最大1%
带宽限制(可选择)：	大约20MHz(5mV/格-20V/格)
垂直精度(CH1/2)：	14个精确的垂直刻度
1mV–2mV/格 (10MHz)：	±5%[0-10MHz(-3dB)]
5mV-20V/格：	±3%(1-2-5步进)
可变(不确定)：	>2.5%(1至>50V/格)
通道1、2输入：
输入阻抗：	1MΩ\|\|15pF
耦合：	DC，AC，GND(接地)
最大输入电压：	400V(DC+AC峰值)
Y轴延迟线(模拟)：	70ns
测试电路：	测试类别I
仅限数字模式：
逻辑通道：	CH3、CH4
可选逻辑阈值：	TTL、CMOS、ECL
用户定义阈值：	3
在此范围内：	-2V至+3V
仅限模拟模式：
辅助输入：	通道4，100V(DC+AC峰值)
功能(可选)：	外部触发，Z(启动)
耦合：	AC，DC
最大输入电压：	100V(DC+AC峰值)
触发
模拟和数字模式：
自动模式(峰-峰值)：
最小信号高度：	5mm
频率范围：	10Hz-250MHz
电平控制范围：	从Peak-到Peak+
正常模式(没有峰值)：
最小信号高度：	5mm
频率范围：	0-250MHz
电平控制范围：	–10格至+10格
触发方式：	斜率/视频/逻辑
斜率：	上声沿、下降沿、双沿
触发源：	通道1，通道2，通道1/2交替(≥8mm)，电源，外部
耦合：
AC：	10Hz-250MHz
DC：	0-250MHz
高频抑制：	30kHz-250MHz
低频抑制：	0-5kHz噪声抑制，可切换
视频：	正/负同步脉冲
制式：	525行/60Hz系统 625行/50Hz系统
场：	偶/奇/二者
行：	所有/可选择行号
触发源：	通道1，通道2，外部
触发动作指示灯：	LED
外部触发方式：	通道4(0.3Vpp，150MHz)
耦合：	AC，DC
最大输入电压：	100V(DC+AC峰值)
数字模式：
逻辑触发：	与/或，真/假
触发源：	通道1或2，通道3和4
状态：	任意，高，低
预触发/延迟触发：	-100%至+400%，与完整存储内容有关
模拟模式：
B触发：
最小信号高度：	5mm
频率范围：	0-250MHz
耦合：	DC
电平控制范围：	–10格至+10格
水平特性：
模拟模式：
工作模式：	A，A/B交替，B
时基A：	0.5s/格-50ns/格(1-2-5步进)
时基B：	20ms/格-50ns/格(1-2-5步进)
A、B时基准确度：	±3%
X放大倍数×10：	至5ns/格
准确度：	±5%
A/B可变时基：	连续1:2.5
释抑时间：	可变1:10(LED指示)
X放大器带宽：	0-3MHz(-3dB)
X-Y相移<3°(<220kHz)
数字模式：
时基范围(1-2-5步进)
刷新模式：	20ms/格-5ns/格
峰值检测：	20ms/格–2ms/格(最小脉冲宽度10ns)
滚动模式：	50s/格–50ms/格
时基准确度：
时基：	50ppm
显示：	±1%
存储器放大比例：	最大50,000:1
X放大器带宽：	0-150MHz(-3dB)
XY相移<3°(<100MHz)
数字存储
采样速率(实时采样)：
模拟通道：	2×500MSa/s，1GSa/s隔行；
逻辑通道：	2×500MSa/s
采样速率(等效采样)：	10GSa/s
带宽：	2×0-150MHz(随机)
存储深度：	1M点每通道
采集模式：	取样，平均，包络，滚动，自动运行/触发，峰值检测
分辨率(垂直)：	8位(25点/格)
分辨率(水平)：
Yt：	11位(200点/格)
XY：	8位(25点/格)
内插方式：	正弦内插(Sinx/x)、线性内插、脉冲
延时：	1M×1/采样速率至4M×1/采样速率
显示刷新频率：	170/s(1M点时)
显示：	点(仅采集点)，矢量(内插方式)，最佳(全部存储点加权和矢量显示)
参考存储器：	9×2k点(每个记录的信号)
显示：	9个信号中的2个信号(可任意选择)
FFT 模式
X显示：	频率范围
Y显示：	频谱的真有效值
刻度：	线性或对数
电平显示：	dBV、V
窗口：	矩形窗、汉宁窗(Hanning)、汉明窗(Hamming)、Blackma
控制：	中心频率、跨度
标记：	频率、幅度
缩放(频率轴)：	×10
操作/测量/接口
操作：	菜单(多语言)，自动设置，帮助功能(多语言)
保存/调用(仪器参数设置)：	9
信号显示：	最多4个信号或4条轨迹
模拟：	通道1、2(时基A)结合，通道1、2(时基B)
数字：	通道1、2和通道3、4，或缩放、参考或数学运算
USB存储器：
保存/调用(外部)：
仪器设置和信号：	通道1、2和通道3、4，或缩放、参考或数学运算
屏幕画面：	位图形式
信号显示数据(每个通道2K点)：	二进制(SCPI数据)、文本(ASCII格式)、CSV(电子表格)
频率计数器：
6位分辨率：	>1MHz-250MHz
5位分辨率：	0.5Hz-1MHz
准确度：	50ppm
自动测量：
模拟模式：	频率、周期、Vdc、Vpp、Vp+、Vp-
数字模式中加入：	Vrms、Vavg
光标测量：
模拟模式：	Δt、1/Δt(f)、tr、ΔV、对地电压、X比率、Y比率
数字模式中加入：	Vpp、Vp+、Vp-、Vavg、Vrms、脉冲计数
读数/光标分辨率：	1000×2000点，信号：250×2000
接口(插入式)：	USB/RS-232(HO720)
可选：	IEEE-488、Ethernet/USB
数学运算功能
公式编辑个数：	5组，每组5个公式
源：	通道1，通道2，Math1-Math5
目标：	5个数学运算存储器(Math1-5)
功能：	ADD(加)，SUB(减)，1/X(倒数)，ABS(绝对值)，MUL(乘)，DIV(除)，平方根，POS(正数)，NEG(负数)，INV(反向)
显示：	最多2个数学运算存储器(Math1-5)显示屏
显示屏
CRT：	D14-375GH
显示区域(十字线)：	8格×10格
加速电压：	大约14kV
更多信息
元件测试仪：
测试电压：	大约7Vrms(开路)，大约50Hz
测试电流：	大约7mArms(短路)
参考电压：	接地(安全接地)
探头校准输出：	1kHz/1MHz方波信号0.2Vpp(tr<4ns)
轨迹旋转：	电子式
输入电压：	105-253V，50/60Hz±10%，CATII
功耗：	47W(230V、50Hz时)
保护系统：	安全等级I(EN61010-1)
重量：	5.6kg
机箱尺寸(宽×高×深)：	285×125×380mm
环境温度：	0°C...+40°C
