主要特点和优点

• 同时在全部四条通道上实现了
• • 20, 16, 12.5, 8, 6 和4 GHz 多种带宽型号
  • 高达50 GS/s 的实时采样率
  • 高达250 M 样点的记录长度及MultiView ZoomTM 功能， 快速进行导航
  • 最快的波形捕获速率，每条通道最高捕获速率>300,000 wfms/s
  • 最高的带宽－高达20 GHz，在最新高速串行标准上执行测量
  • 杰出的信号完整性和完美的信噪比－ 观察波形最真实的表现
  • 业界领先的高采样率和定时分辨率
  • 在2通道上提供了100 GS/s的采样率（对12.5、16 和20 GHz 型号）
• 16 条逻辑通道，为数字和模拟信号调试提供高达80ps 定时 分辨率 (仅MSO70000)
• Pinpoint^®触发－ 最大限度地减少采集问题信号所用的时间， 高效调试问题，缩短调试时间
• 6.25 Gbps 实时串行触发－ 保证指定NRZ 或8b/10b 码型第一 次发生时就触发采集，支持码型效应隔离诊断
• 搜索和标记－为感兴趣的信号提供波形码型匹配和软件触发
• P7500 Tri模式TM 探测系统－完美配套的4 GHz - 20 GHz 信号连接系统
• 应用支持：高速串行工业标准、射频信号、电源系统和存储 器设备－实现标准规定认证、自动化测试和易于使用
• P6780和P6717高性能17通道逻辑探头，具有最高达2.5GHz 的带宽，为当前的高速数字信号探测提供连接保障( 仅 MSO70000)

应用

• 设计验证，包括信号完整性、抖动和定时分析
• 检验、调试、检定或认证复杂的设计
• 根据行业标准调试串行数据并进行一致性测试
• 存储总线分析
• 设计原型启动和开关电源检验
• 考察瞬态现象
• 复杂系统的生产测试
• 瞬态信号或宽带宽RF 信号的频谱分析

适用于整个设计周期的工具

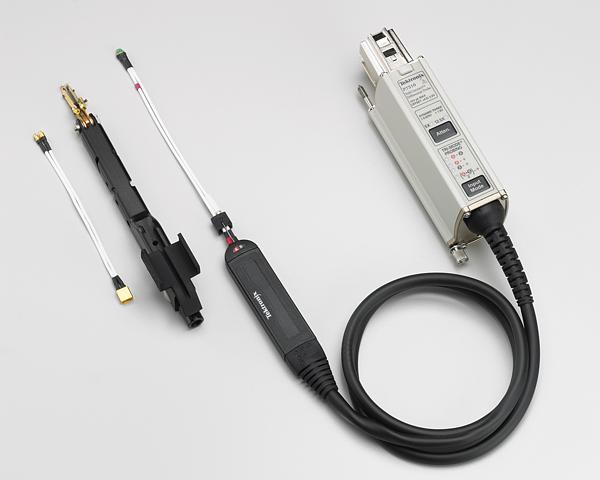

P7500 Tri模式 三模探头简化了复杂的测量设置

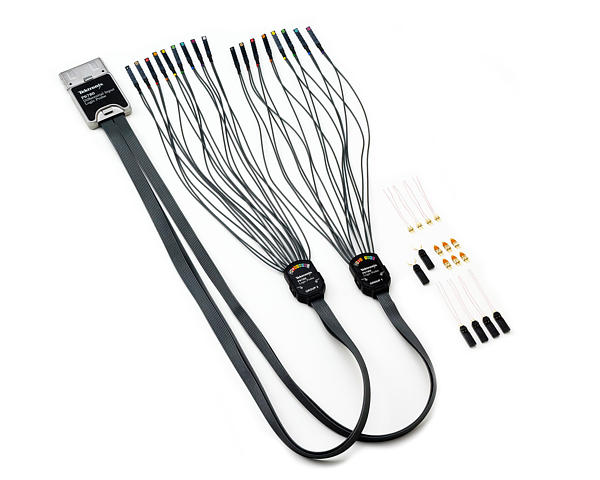

P6780 差分逻辑探头为最多16个数字信号提供了高带宽探测性能

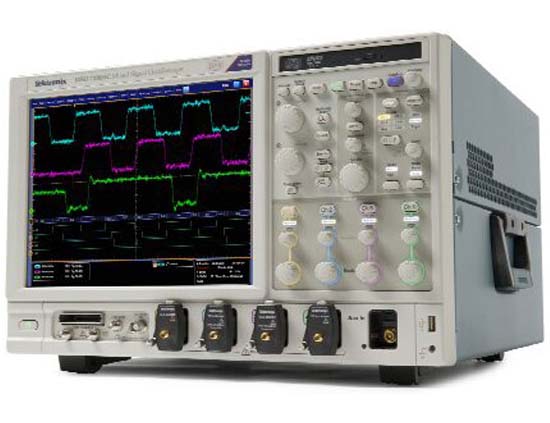

泰克了解，工程师在整个设计过程中都需要依靠示波器，包括 从原型机启动到生产测试。DPO/DSA/MSO70000系 列示波器结合了非凡的采集性能和分析工具，拥有独特的性 能，能加速您的测量工作。

无可比拟的采集和信噪比性能

DPO/DSA/MSO70000系列杰出的信号完整性和卓 越的信噪比确保您对测量结果树立信心

• 高带宽，可达20GHz，匹配的四通道性能
• 带宽增强可以消除直到探头尖端的通道频响的非理想性。用户可以为每条通道选择滤波器，提供了幅度和相位校正功能，更准确地表现高速信号。此外，对需要极高测量吞吐量的应用，用户可以禁用带宽增强功能，目前只有泰克能够做到这一点。
• 同时在所有通道上实现高采样率，捕获更多的信号细节(瞬 态信号、不理想特点、快速边沿)
• • 对12.5、16 和20 GHz 型号，在2通道上提供了100 GS/s的采样率,在所有4通道上提供了50 GS/s 的采样率
  • 对4、6 和8 GHz 型号，在所有通道上提供了25 GS/s 的 采样率
  • 对MSO70000，所有逻辑通道上提供12.5GS/s 的采样率
• 最低的抖动噪底和最高的垂直精度，在测量中提供了额外的 余量。
• 长记录长度提供了高分辨率和更长的波形捕获时长
• • DPO70000和MSO70000系列每条通道标配10M样点， DSA70000 系列每条通道标配31M 样点
  • 4、6和8 GHz型号在全部四条通道上可以选配高达125M 样点
  • 12.5、16 和20 GHz 型号在全部四条通道上可以选配高 达250 M 样点
  • 在MSO70000 系列上，逻辑通道的存储深度和模拟通道 相同，以实现无需妥协的模拟和数字采集
  • MultiView 缩放功能帮助您管理长记录，比较和分析多个 波形段
• 由于高信噪比和低内部噪底，DPO/DSA/MSO70000系列可以执行精确的检定测量。在调试DUT 时，测量仪器 的低噪底和最大信号保真度可以找到可能影响DUT 完整性 的最小的异常信号。对RF 信号检验来说，噪底越低，动态 范围越高，因此拓宽了DPO/DSA/MSO70000系 列以适应更广泛的应用。

范围最广泛的探测解决方案－不管是需要测量8 Gbps 串行数 据还是需要测量新电源设计中的开关电流，泰克都提供了各种 各样的探测解决方案，包括有源单端探头、差分探头、高压探 头、电流探头、光探头以及各种探头和示波器附件。

快速选型指南
