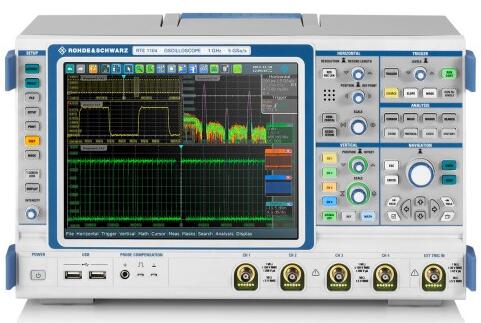

R&S®RTE 数字示波器
文章出处:示波器 作者:admin 人气:
R&S®RTE数字示波器可让您对测量结果更有信心,它提供了更多测量工具,可以迅速获得结果,并且更容易使用。从嵌入式设计开发、电力电子分析到一般性调试,R&S®RTE提供了用于完成日常测试与测量工作的快速解决方案。
主要特点:
•带宽范围200 MHz到2 GHz,采样率5GS/s,标准存储深度高达40 Msample
•即使在500 μV/div下也能达到全带宽
•单核AD转换器提供了大于7位的ENOB
•单核AD转换器提供了大于7位的ENOB
•即使在执行测量和分析任务时,也具有每秒100万个波形的波形捕获率
•高分辨率采集:垂直分辨率高达16位
•极佳的触发抖动:< 1 ps (RMS)
•触摸缩放:通过指尖操作获得信号细节
•触摸缩放:通过指尖操作获得信号细节
•对以下串行协议执行触发和解码:I2C、SPI、UART/RS-232/RS-422/RS-485、CAN、CAN-FD、LIN、FlexRay™、I2S/LJ/RJ/TDM、MIL-STD-1553、ARINC 429
•自动电源测量选件
R&S®RTE示波器的应用和功能特性:
应用 | R&S®RTE的功能特性 |
嵌入式设计和调试 |
1、利用高波形捕获率快速发现罕见信号故障 2、创新的触发系统可实现高准确度和触发灵敏度 3、高分辨率采集:垂直分辨率高达16位 4、硬件加速的测量和分析功能(例如,直方图、模板测试) 5、QuickMeas:一键快捷操作即可获得关键测量结果 6、历史模式:按当前时间往回查看波形 7、模板测试:设置仅需数秒 8、功能强大和用户界面友好的FFT频谱分析: 适用于时频关联测量和EMI调试 9、针对 I2C/SPI、RS-232/UART、CAN/LIN、FlexRay™、I2S/LJ/RJ/TDM、MIL-STD-1553、ARINC 429 执行触发和解码 10、混合信号分析选件 11、通过电源分析软件对开关电源和DC/DC转换器进行电源测量 12、直观的用户界面便于高效完成工作 13、有源探头具有创新的功能特性,如微型按钮和R&S®ProbeMeter电压计 14、重量小、噪音低、紧凑型实验室仪器 |
信号验证 |
1、信号保真度高,提供了额外测量裕度 2、数字触发系统具有极低的实时触发抖动 3、即使在500 μV/div幅度范围也能达到全带宽,可以真实显示微弱信号 4、高分辨率采集:垂直分辨率高达16位 5、具有优异的通道间隔离,无串扰 5、有源探头具有优异技术参数 |
生产测试 |
1、全面的自动测量功能 2、快速远程界面包含仪器的全部功能 3、模板测试:设置仅需数秒 4、可安装在19英寸机架中 |
服务、维护和教学 |
1、适合通用调试 2、直观、智能的用户向导 3、快速访问重要工具 4、重量轻,便携式仪器 |
